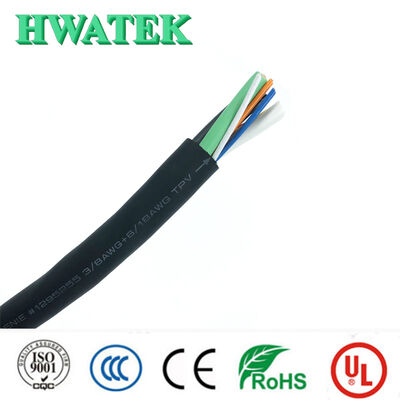

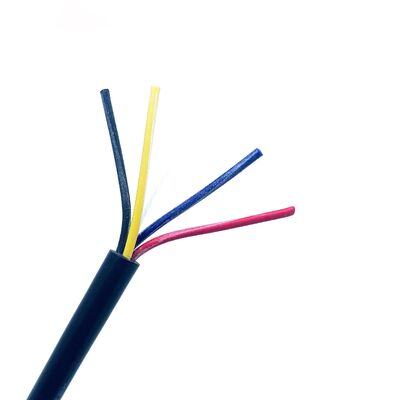

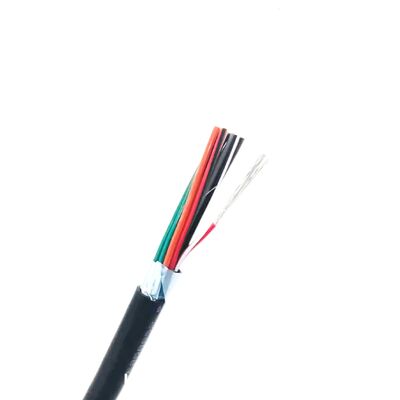

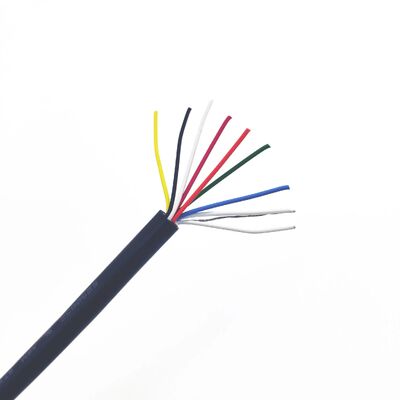

UL2517 300V Cabos flexíveis multicore resistentes ao óleo
Visão geral do produto
Este cabo de sinal de controle de elevador de 300V possui condutores de cobre, isolamento, preenchimento, fita, blindagem opcional e construção de bainha externa.,O cabo oferece elevada flexibilidade, resistência a temperaturas até 105°C, resistência ao óleo e retardância de chamas.
Características fundamentais
Alta flexibilidade
Projetados para instalação fácil em espaços de elevador confinados
Resistência à temperatura
Classificados para temperaturas de funcionamento de -40°C a 105°C
Resistência ao óleo
Adequado para exposição a óleo a 60°C ou 80°C
Retardante de chama
Cumprir as normas de ensaio de chama VW-1, FT1, FT2
Áreas de aplicação
Utilizados principalmente para instalação fixa de cabos de transmissão de sinal em poços de elevadores, incluindo:
- Cabine de controlo para a ligação do interruptor de elevação
- Cable de elevação do interruptor de circuito de segurança
- Interruptores forçados superior/inferior e interruptores de limite
- Cabos e cabos de fechadura de portas
- Cabos de linha principal e de ramificação para exibição de piso
| Área de aplicação |
Voltagem nominal |
Especificações recomendadas |
Número recomendado de núcleos |
Cabine de controlo → fiação do interruptor de elevação
Cable de elevação do interruptor de circuito de segurança |
300 V |
26AWG-14AWG |
7+1 |
| Interruptor forçado superior, interruptor forçado inferior, interruptor de limite superior, interruptor de limite inferior, interruptor de bloqueio de escada, interruptor de retorno de fogo |
300 V |
26AWG-14AWG |
2+1 |
| Cabos do tronco da fechadura da porta e cabos do galpão da fechadura da porta no elevador |
300 V |
26AWG-14AWG |
2+1 |
Armário de controlo → cablagem de exibição do piso do elevador
Cable de linha principal de exibição de piso, cabo de ramificação de exibição de piso |
300 V |
26AWG-14AWG |
Número de camadas +N+PE |
Diagrama da estrutura do cabo
Construção de cabos:
1 - Condutor, 2 - Isolamento, 3 - Enchimento, 4 - Faixa, 5 - Escudo (opcional), 6 - Envoltura exterior
Impressão:E258652 AWM STYLE 2517 ***AWG 105oC 300V VW-1- c AWM I/II A/B 105oC 300V FT1 -LF- HWATEK
Construção básica
- Condutor:De cobre sólido ou enrolado
- Isolamento:PVC misturado especial
- Escudo ou trança:Opcional
- Colete:PVC misturado especial
Conformidade com as normas
Normas internacionais:UL758, UL1581, UL2556
Conformidade ambiental:RoHS, REACH Conforme
Especificações técnicas
- Voltagem nominal:300 V
- Temperatura nominal:-40°C a 105°C
- Classificação de chama:VW-1, FT1, FT2
- Resistência ao óleo:60°C ou 80°C Óleo
- Teste de resistência à tensão:AC 2,0 kV/1min
Especificações pormenorizadas
A tabela a seguir fornece especificações dimensionalmente e electricamente pormenorizadas para várias configurações de cabos:
| Número de núcleos × especificações |
Estrutura do condutor |
Diâmetro externo do condutor (mm) |
Espessura média do isolamento (mm) |
Diâmetro exterior do isolamento (mm) |
Espessura média da bainha (mm) |
Diâmetro exterior acabado (mm) |
Peso líquido do cabo (kg/km) |
Resistência CC máxima do condutor (20°C) Ω/km |
| 2C × 26AWG |
7/0.16 |
0.48 |
0.30 |
1.2±0.05 |
0.76 |
4.3±0.20 |
19.2 |
150 |
| 2C×24AWG |
7/0.20 |
0.60 |
0.30 |
1.3±0.05 |
0.76 |
4.5±0.20 |
21.9 |
94.2 |
| 2C × 22AWG |
7/0.254 |
0.76 |
0.30 |
1.5±0.05 |
0.76 |
4.9±0.20 |
27.0 |
59.4 |
| 2C × 20AWG |
7/0.32 |
0.96 |
0.30 |
1.7±0.10 |
0.76 |
5.3±0.20 |
33.7 |
36.7 |
| 2C×18AWG |
16/0.254 |
1.15 |
0.30 |
1.9±0.10 |
0.76 |
5.7±0.20 |
41.2 |
23.0 |
| 2C × 16AWG |
26/0.254 |
1.49 |
0.30 |
2.2±0.10 |
0.76 |
6.4±0.30 |
55.2 |
14.6 |
| 2C × 14AWG |
41/0.254 |
1.87 |
0.30 |
20,6 ± 0.10 |
0.76 |
7.2±0.30 |
75.7 |
8.96 |
Nota:As dimensões detalhadas e os parâmetros técnicos estão sujeitos às especificações dos nossos produtos.e também pode ser personalizado de acordo com os requisitos do cliente ou uso real.
