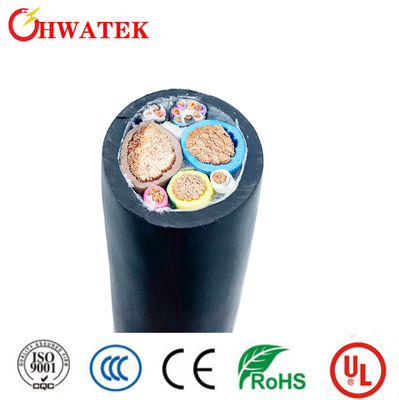

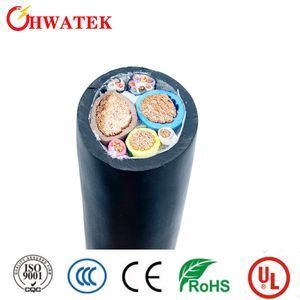

Cable de carregamento de veículos elétricos elétricos de alta tensão DC de 1000 V com isolamento TPU e design multicore compatível com a RoHS
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
3.000 medidores
Price:
US $0.5-1 / Meter
Product Summary
1000V HV Alta Tensão EV Carregador de Energia Multicore DC Elétrico Especificações do produto Especificações NOME DO CABEL Cableira EV Especificações do cabo 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2Compatível com a RoHS Ponto A: 2C × 80 mm2B: 1C × 25 mm2C: 1C × 4 mm2D: (3C × 0,75 mm2) ((P2...
Product Details
Destacar:
Cable de carregamento de veículos eléctricos de corrente contínua
,Cabo de carregamento de veículos eléctricos de isolamento por TPU
,Cabo de carregamento de veículos elétricos compatível com a RoHS
Sheath Material:
TPE
Insulation Material:
TPU
Material Shape:
Fio redondo
Cable Specification:
2c × 80mm2+1c × 25mm2+2c × 4mm2+(3c × 0,75mm2) (p2)+(7c × 0,75mm2)
Conductor Material:
De cobre descartável
Conductor Size:
2580/0,20 ± 0,008 mm, 798/0,20 ± 0,008 mm, 224/0,15 ± 0,008 mm
Outer Diameter:
12,40±0,25mm, 7,00±0,20mm, 2,70±0,15mm, 1,40±0,10mm
Insulation Thickness:
1,60 mm, 1,20 mm, 1,00 mm, 0,50 mm
Rated Voltage:
1000 V DC
Rated Temperature:
Jaqueta -40 ~ 90ºC, isolamento -40 ~ 125ºC
Max Conductor Resistance:
0,242Ω/km, 0,78Ω/km, 4,95Ω/km, 26Ω/km
Insulation Voltage Withstand:
AC 2.5kV/5min, corrente de vazamento ≤5mA
Min Insulation Resistance:
500mΩ.km
Tensile Strength:
≥20MPa
Elongation:
≥300%
Product Description
1000V HV Alta Tensão EV Carregador de Energia Multicore DC Elétrico
Especificações do produto
| Especificações | NOME DO CABEL | Cableira EV |
|---|---|---|
| Especificações do cabo | 2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 Compatível com a RoHS |
|
| Ponto | A: 2C × 80 mm2 B: 1C × 25 mm2 C: 1C × 4 mm2 D: (3C × 0,75 mm2) ((P2) E: (7C × 0,75 mm2) |
|

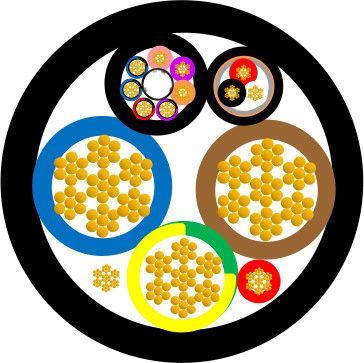

Construção detalhada
| Componente | Especificações |
|---|---|
| Condução |
Materiais:De cobre descartável Tamanho: - 2580/0,20 ± 0,008 mm - 798/0,20 ± 0,008 mm - 224/0,15±0,008 mm +10/1# Tinsel+1000D Kevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200DKevlar - 40/0.15±0.008mm+10/0.19mmTinsel+200D Kevlar |
| O.D. (Ref.) | 12.40±0.25mm 7.00±0.20mm 2.70±0.15mm 1.40±0.10mm 1.40±0.10mm |
| Isolamento |
Materiais:O termoplástico ((EF2585,85±3A) Espessura média mínima:1.60mm. 1.20mm. 1.00mm. 0.50mm. 0.50mm. Espessura mínima em qualquer ponto:1.34mm 0.98mm 0.80mm 0.35mm 0.35mm - Doença de overdose.15.60±0.40mm. 9.60±0.30mm. 4.70±0.20mm. 2.50±0.10mm. |
| CABLING-1 |
Enchimento:/ Cotton. / Cotton Materiais:/ Al-mylar (de frente para fora) |
| - O que foi? |
Materiais:/ Tinta de cobre. Tamanho:0,12 mm, ≥ 60% |
| CAVAÇÃO |
Materiais:TPE TPE Espessura média mínima:- 0,60mm. - 0,60mm. Espessura mínima em qualquer ponto:- 0,42mm. - 0,42mm. - Doença de overdose.- 7,20 ± 0,25 mm. - 9,70 ± 0,25 mm. |
| CABALHO |
Enchimento:Fios reforçados de PP Materiais:Outros tecidos (exceto tecidos de algodão) Montura:2C × 80mm2 + 1C × 25mm2 + 2C × 4mm2 + 3C × 0,75mm2 |
| CABRÃO |
Materiais:TPU Espessura média mínima:2.80mm Espessura mínima em qualquer ponto:2.28mm - Doença de overdose.38.00+0.6/-1.00 mm |
Características de desempenho
| Características elétricas | Propriedades físicas |
|---|---|
|
Voltagem nominal:1000 V DC Temperatura nominal: - Colete: -40 a 90oC - Isolamento: -40 a 125oC Resistência máxima do condutor ((20oC): A:0.242Ω/km B:00,78Ω/km C:4.95Ω/km D&E:26Ω/km Isolamento Resistência à tensão ((Core A & B,10m): AC 2,5kV/5min, corrente de fuga ≤ 5mA Cable completo Resistência à tensão (núcleo A a A & B, 10 m): AC 3,5 kV/15min, corrente de fuga ≤ 5mA Min. Resistência ao isolamento ((20oC, núcleo A a A & B):500 MΩ.km |
Resistência à tração:≥ 20 MPa Extensão:≥ 300% Condição de idade:110±1oC × 168h Percentagem da resistência à tração inicial:≤ ± 30% Percentagem de alongamento original:≤ ± 30% Ensaio de pressão a alta temperatura:≤ 50% Teste de choque térmico:Não há rachaduras. Teste de compatibilidade:GB/T 33594 Ensaio com chama:GB/T 18380.12-2008 Ensaio de intemperismo artificial:GB/T 33594 Ensaio de impacto a baixa temperatura:-40oC x 16H, sem rachaduras Ácido de estresse químico:Solução alcalina de N-oxal-ácido, solução de hidróxido de N-sódio:GB/T 33594 Rolamento do veículo:Os requisitos e os métodos de ensaio devem ser coerentes com o GB/T 20234.1-2015 7.21 Min. raio de curvatura:6*OD Resistência à abrasão:≥ 2000 vezes Resistência a substâncias químicas:GB/T 33594 Ensaio de resistência à esmagamento:GB/T 33594 Curva ao redor do ensaio:GB/T 33594 |

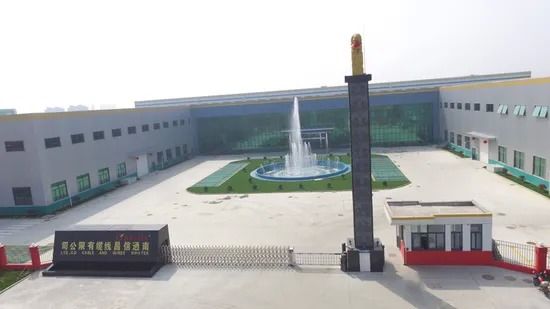

Perfil da empresa
Fundada em 2004 com um investimento de capital de 9 milhões de USD, a nossa fábrica em Kunshan cobre 14.980 metros quadrados.
Em 2020, estabelecemos a nossa fábrica em Nantong com um investimento de capital de 100 milhões de RMB, que abrange 34.000 metros quadrados.
Com certificados de sistema ISO9001, ISO14001, IATF16949, ISO13485, todos os nossos produtos passaram certificados de segurança CCC, UL, CUL, CE, CSA, ETL.Trabalhamos com clientes globais em vários campos através do nosso sistema de vendas bem estabelecido baseado no princípio de gestão HONESTY, INNOVAÇÃO e PROTECÇÃO AMBIENTAL.
Progresso da produção
Transportes marítimos
Perguntas Frequentes
P: O que pode fornecer?
R: Produzimos fios de eletrônicos de consumo, fios de ligação, cabos industriais, cabos de robô, cabos de carregamento de veículos elétricos e cabos de energia nova/verde.
Q: Quais são os certificados que obtém?
R: Temos certificados UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, ETL.
P: Podemos obter amostras antes de encomendar?
R: Sim, estamos dispostos a organizar amostras para você.
Q: Qual é o seu prazo?
R: Normalmente, podemos terminar os seus pedidos em 2-3 semanas, e 5-6 semanas na temporada alta.
P: Como pode garantir a qualidade do produto?
R: Sempre fornecemos uma amostra de pré-produção antes da produção em massa e realizamos a inspeção final antes do envio.
