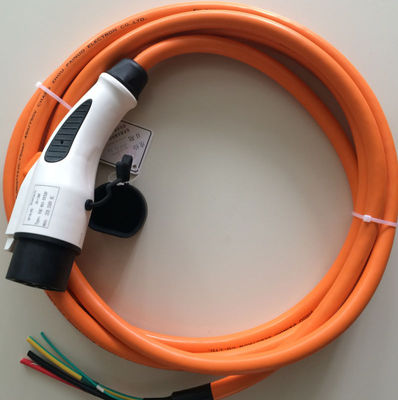

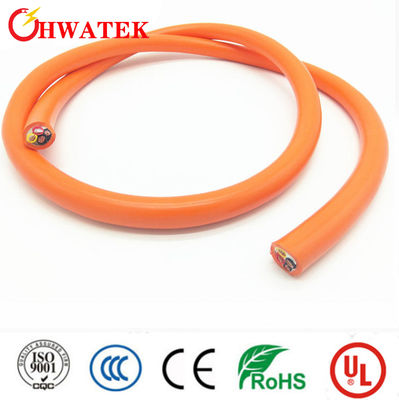

3C × 10AWG + 2C × 18AWG 600V 105oC cabo de carregamento EV com isolamento TPE e fios de cobre nu
Basic Properties
Certification:
ISO9001, CE, CCC, RoHS
Trading Properties
Minimum Order Quantity:
50 metros
Product Summary
Eva 3c5.0mm2 e 2c*0.8mm2 Cabo Especificações do produto Ponto Unidade A: 3C × 10AWG Unidade B: 2C×18AWG Material do condutor Cobre desnudo, enrolado Tamanho 105/0,254±0,008 mm 65/0,127±0,008 mm Pitch (Ref) 59mm, no máximo. 32 mm, no máximo. O.D. (Referência) 3.00 mm 1.18mm Material de isolamento TPE ...
Product Details
Destacar:
3C×10AWG+2C×18AWG cabo de carregamento de veículos elétricos
,Cable de carregamento de veículos elétricos de 600 V
,105oC Cable de carregamento EV
Conductor Material:
Cobre
Sheath Material:
TPE
Insulation Material:
TPE
Material Shape:
Fio redondo
Conductor Size:
105/0,254 ± 0,008 mm, 65/0,127 ± 0,008 mm
Pitch:
59mm máx., 32mm máx.
O.D.:
3,00 mm, 1,18 mm
Insulation Thickness:
1,14 mm, 0,76 mm
Min. Thickness:
1,02 mm, 0,68 mm
Insulation O.D.:
5,40 ± 0,20mm, 2,80 ± 0,10 mm
Rated Temperature:
-40 ~ +105 ° C.
Rated Voltage:
600V
Bending Radius:
5xod
Flammability Test:
IEC60332-1
Transport Package:
300m/carretel
Product Description
Eva 3c5.0mm2 e 2c*0.8mm2 Cabo
Especificações do produto
| Ponto | Unidade A: 3C × 10AWG | Unidade B: 2C×18AWG |
|---|---|---|
| Material do condutor | Cobre desnudo, enrolado | |
| Tamanho | 105/0,254±0,008 mm | 65/0,127±0,008 mm |
| Pitch (Ref) | 59mm, no máximo. | 32 mm, no máximo. |
| O.D. (Referência) | 3.00 mm | 1.18mm |
| Material de isolamento | TPE | |
| Min. Espessura média | 1.14mm | 0.76mm |
| Min. Espessura em qualquer ponto | 1.02 mm | 0.68mm |
| - Uma overdose. | 50,40 ± 0,20 mm | 20,80±0,10 mm |
Certificação
| Certificado n.o. | Tipos de produtos |
| E473281 (UL) | EVE 3×10AWG ((5,0 mm2) + 2×18AWG ((0,8 mm2) 600V 105oC FT2 HWATEK |

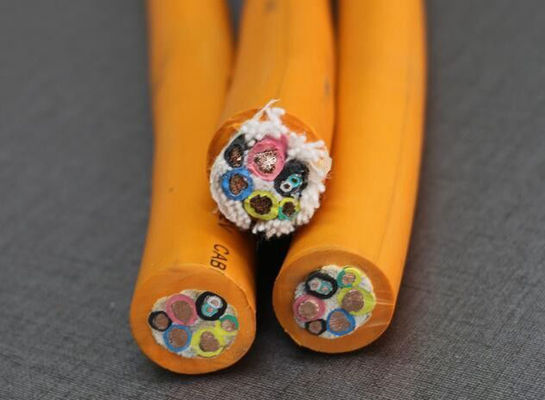

Diagrama de estrutura
Detalhes técnicos
Norma de referência:IEC 62893, IEC 62893-4-1
Categoria do produto:AC:EV- ((R) SS, EV- ((R) SSPS, EV- ((R) S90S90, EV- ((R) S90S90PS90-450/750V 1,0-70 ((2-5C) + 0,5-0,75 ((P/P2) ((1-10C)
Construção
- Temperatura nominal: -40 ~ +105°C
- Voltagem nominal: 600 V
- Condução: cobre nu em filamentos
- Material de isolamento: TPE
- Material da bainha: TPE
- Construção flexível, resistente ao frio, óleo (11 tipos), ozono, abrasão, UV, pressão externa e tensão térmica
- Conforme ao ensaio de inflamabilidade IEC60332-1
- Radius mínimo de curvatura 5xOD
- Instalação fácil
Aplicações:Adequado para todos os tipos de veículos elétricos, pilhas de carregamento, centrais elétricas e estações de carregamento.
Parâmetros estruturais
- As dimensões pormenorizadas estão sujeitas às especificações do produto.
- Outras especificações podem ser concebidas e fabricadas de acordo com as exigências do cliente.
- A cor da bainha é geralmente preta ou laranja.
Perfil da empresa
- Fundada em 2004 com um investimento de capital de 9 milhões de dólares
- A fábrica da sede em Kunshan cobre 14.980 metros quadrados
- Instalação de Nantong em 2020 com investimento de 100 milhões de RMB cobrindo 34.000 metros quadrados
- Certificações: ISO9001, ISO14001, IATF16949, ISO13485
- Certificações de produto: CCC, UL, CUL, CE, CSA, ETL
- Princípios de gestão: HONESTIDADE, INNOVAÇÃO, PROTECÇÃO DO AMBIENTE
Certificados
Processo de produção
Transportes marítimos
Perguntas frequentes
P: O que pode fornecer?
R: Produzimos fios de eletrônicos de consumo, fios de ligação, cabos industriais, cabos de robô, cabos de carregamento de veículos elétricos e cabos de energia nova/verde.
Q: Que certificados tem?
R: Temos certificados UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach e ETL.
P: Podemos obter amostras antes de encomendar?
R: Sim, estamos dispostos a organizar amostras para você.
Q: Qual é o seu prazo?
R: Normalmente 2-3 semanas, 5-6 semanas durante a época alta.
P: Como garante a qualidade do produto?
A: amostras de pré-produção antes da produção em massa e inspecção final antes da expedição.
