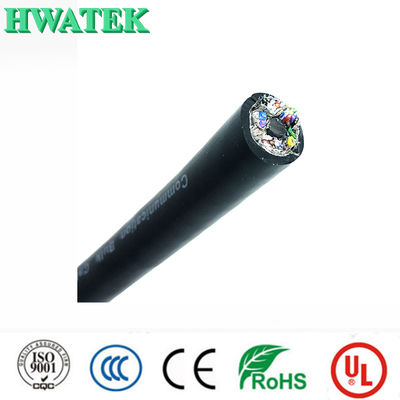

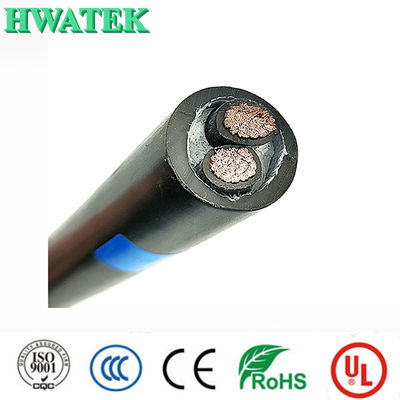

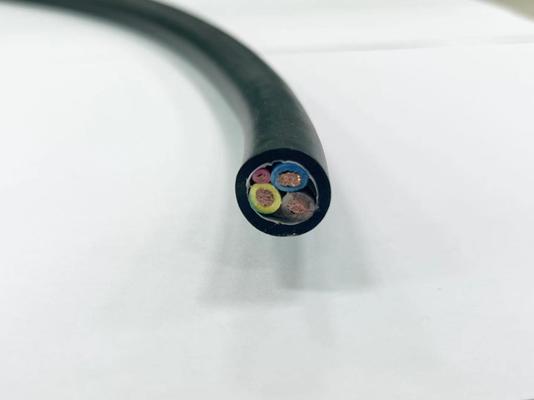

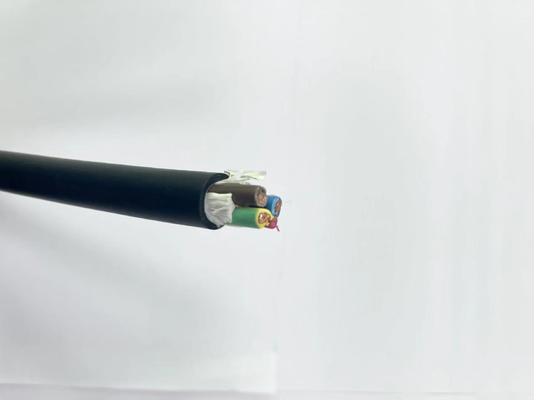

Cabo de carregamento para veículos elétricos EVC H05BZ5-F EVC H07BZ5-F 300/500V certificado TüV
Órgão de Certificação:
Technischer Überwachungs-Verein
| Nº do Certificado |
Tipos de Produtos |
| R 50471285 |
EVC H05BZ5-F
EVC H07BZ5-F
|
| R 50488767 |
62893 IEC 126 |
Diagrama de Estrutura:
Padrão de referência:EN50620:2017
IEC 62893-4-1:2020
Categoria do Produto:
EVC H05BZ5-F(1.5-2.5,3Cores)+(0.5-1.0,0-12Cores);EVC H07BZ5-F3*1.5+(0.5-1.0,0-12Cores);
EVC H07BZ5-F(2.5-35,3-5Cores)+(0.5-1.0,0-12Cores);
62893 IEC 126 2*(4-150)+1*(4-95)+2*(2.5-6)+(0.5-1.0, 0-12Cores);
Construção:
Temperatura nominal EN50620:-35 ~ +90°C
Temperatura nominal IEC 62893:-25 ~ +90°C
Tensão EN50620:AC300/500V,450/750V
Tensão IEC 62893:DC1500V
Condutor: Cobre nu ou estanhado encordoado
Material de isolamento: EV1-2
Material da bainha: EVM-1
O material é macio, resistente a baixas temperaturas, óleo, choque térmico, pressão de carga externa e estresse térmico, retardador de chama até VW-1, raio de curvatura mínimo até 5*OD, fácil de instalar. Em conformidade com os requisitos de proteção ambiental RoHS e REACH.
O produto é aplicável a todos os tipos de veículos elétricos, pilhas de carregamento, estação de energia, estação de carregamento.
Tabela de parâmetros estruturais:
| Categoria |
Especificações do fio |
Corrente de referência
(A)
|
Diâmetro
(mm)
|
| EVC H05BZ5-F |
3×1.5+2×0.75 |
14 |
9.4 |
| 3×2.5+2×0.75 |
18 |
10.3 |
| EVC H07BZ5-F |
3×1.5+2×0.75 |
14 |
9.8 |
| 3×2.5+2×0.75 |
18 |
10.7 |
| 3×4+2×0.75 |
25 |
11.8 |
| 3×6+2×0.75 |
34 |
13.0 |
| 3×10+2×0.75 |
50 |
15.5 |
| 3×16+2×0.75 |
67 |
19.0 |
| 5×2.5+2×0.75 |
18 |
13.4 |
| 5×4+2×0.75 |
25 |
14.6 |
| 5×6+2×0.75 |
34 |
16.5 |
| 5×10+2×0.75 |
50 |
18.9 |
| 5×16+2×0.75 |
67 |
23.3 |
| 5×25+2×0.75 |
94 |
28.0 |
| 5×35+2×0.75 |
117 |
32.3 |
1. As dimensões detalhadas estão sujeitas às especificações do produto.
2. Outras especificações podem ser projetadas e fabricadas de acordo com os requisitos do cliente.
3. A cor da bainha é geralmente preta ou laranja. Se houver requisitos especiais, pode ser personalizado de acordo com a exigência do cliente.
Perfis da Empresa
Fundada em 2004 com um investimento de capital de 9 milhões de USD, nossa fábrica HQ em Kunshan cobre 14.980 metros quadrados.
Em 2020, estabelecemos nossa instalação em Nantong com um investimento de capital de 100 milhões de RMB, que cobre 34.000 metros quadrados.
Com certificados de sistema ISO9001, ISO14001, IATF16949, ISO13485, todos os nossos produtos passaram nos certificados de segurança CCC, UL, CUL, CE, CSA, ETL. Estamos trabalhando com clientes globais em vários campos através de nosso sistema de vendas bem estabelecido com base no princípio de GESTÃO HONESTIDADE, INOVAÇÃO e PROTEÇÃO AMBIENTAL.
Certificados
Progresso da Produção
Envio
FAQ
1. P: O que você pode fornecer?
R: Produzimos fios para eletrônicos de consumo, fios de conexão, cabos industriais, cabos para robôs, cabos de carregamento ev, cabos de energia novos/verdes.
2. P: Quais são os certificados que você possui?
R: Temos certificados UL, CE, 3C, Dekra, CQC, TUV, Rohs, Reach, ETL.
3. P: Podemos obter amostras antes de fazer o pedido?
R: Sim, estamos dispostos a providenciar amostras para você.
4. P: Qual é o seu prazo de entrega?
R: Normalmente, podemos concluir seus pedidos em 2-3 semanas e 5-6 semanas na alta temporada.
5. P. Como você pode garantir a qualidade do produto?
R: Sempre uma amostra de pré-produção antes da produção em massa e inspeção final antes do envio.
